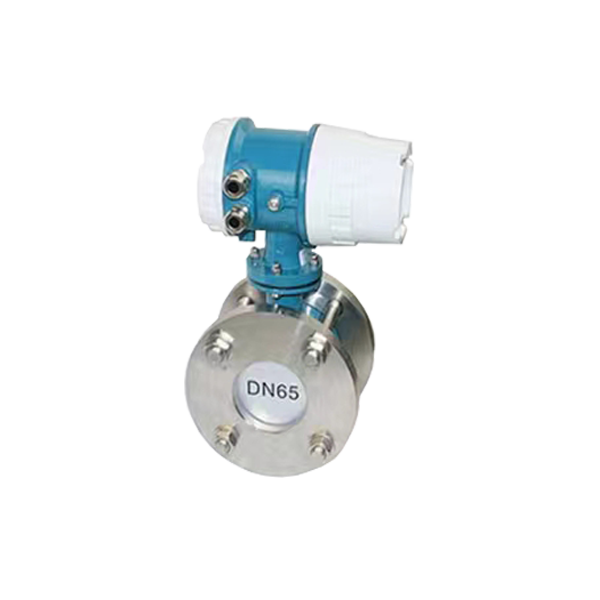

夾持式電磁流量計介紹▼▼▼
電磁流量計夾持式安裝方式具有安裝、清洗方便等優點，常應用于食品生產、制藥行業藥劑測量以及凈水監測等場合。
夾持式電磁流量計有著廣泛的用途，在滿足現場監測顯示的同時可輸出標準電流信號（4-20mA）符合HART通訊協議，供記錄、調節、控制用；可廣泛應用于化工、環保、輕紡、冶金、礦山、醫藥、造紙、給水、食品、制糖、釀造等行業工藝管道內導電介質的液體流量計量。
夾持式電磁流量計特點▼▼▼
1、測量不受流體密度、粘度、濕度、壓力和導電率變化的影響。
2、測量管無阻礙活動部件、無壓損、直管段要求較低。
3、傳感器采用襯里技術，并使用特殊的鏡面拋光PFA襯里。
4、傳感器工藝使儀表具有良好的抗負壓能力。
5、傳感器可帶可拆卸電極，使其維護更加方便。
6、智能轉換器采用液晶背光LED顯示器，即使在強光下或夜晚也能清晰讀數。
7、智能轉換器可同時顯示體積流量百分比、瞬時流量、累積流量等測量數據。
8、安裝在管子上與標準成≤90°旋轉顯示屏改善了一體型流量計的可見度。
9、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全的進行設定。
10、轉換器具有自診斷報警、空負載檢測報警、流量上下限報警及兩極流量值報警輸出等功能。
夾持式電磁流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 公稱通徑 | DN10mm——DN200mm |
| 精度 | 示值的±0.5%，可選示值的±0.3%或±0.2% |
| 襯里材料 | 食品級硬橡膠,F46,PFA |
| 電極材料 | SUS316,哈氏合金B(yǎng)/C |
| 連接方式 | 夾持式連接 |
| 介質溫度 | 一體型 -10℃～+60℃;分體式 -10℃～+160℃ |
| 公稱壓力 | 0.6-1.6Mpa |
| 環境溫度 | -25℃～+60℃ |
| 環境濕度 | 5～100%RH（相對濕度） |
| 介質導電率 | ≥20μs/cm |
| 測量范圍 | 1500：1 流速設定<15m/s |
| 結構形式 | 一體型、分體型 |
| 防護等極 | IP65、IP68可選 |
夾持式電磁流量計選型▼▼▼
1、確定測量介質
根據現場的介質來進行對夾裝式電磁流量計進行初步選型，根據現場要測量的介質，用哪種襯里的電磁流量計來測量，是否有腐蝕或者其它介質 的存在，都需要一一確認。
2、溫度與壓力范圍
夾裝式電磁流量計是一個安裝在管道上面的流量計，需要知道管道里的溫度及壓力范圍是多少，根據大概的范圍對電磁流量計進行確認參數，以便正常運行。
3、測量范圍是多少
管道上的電磁流量計，都是用來測量管道中的介質流量的，需要知道大概的一個流量范圍是多少，根據范圍核對夾裝式電磁流量計參數是否對應。

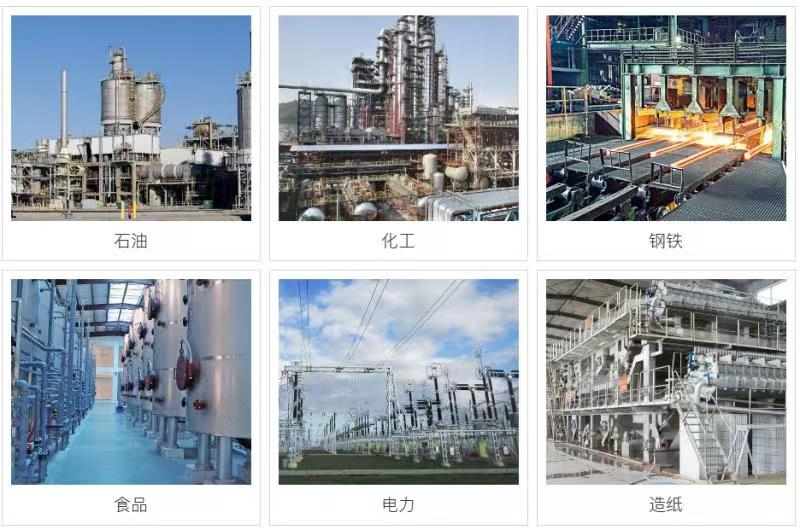

電磁流量計應用領域▼▼▼
電磁流量計應用于：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。
夾持式電磁流量計安裝注意事項▼▼▼
選擇正確的安裝地點和采用正確的安裝方法是使用好夾持式電磁流量計的關鍵，若安裝失誤，不但會影響測量效果，還會影響測量精度，更會影響流量計的使用壽命，甚至?xí)p壞流量計。
1.安裝地點選擇
為了使傳感器工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
(1)盡量避開鐵磁性物體及具有強酚水場的設備(如大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
(2)應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
(3)應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
(4)選擇便于維修，活動方便的地方。
(5)流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
2.安裝要求
為了您正確的測量，在選擇管道上位置時應注意以下幾點要求：
(1)傳感器既可在直管道上安裝，也可在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
(2)介質在安裝位置應該滿管流動，避免不滿管及氣體附著在電極上。
(3)對于液固兩相流體，采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。
(4)流量計安裝位置介質不滿時，可采取抬高流量計后端管路的方法，使其滿管，嚴禁在管道高點和出水口安裝流量計。
(5)修改管道的安裝方法：應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足前直管段≥10DN、后直管道≥5DN(DN 為管徑)。
(6)前后直管段為流量計前≥10DN,后端≥5DN。
我們能提供的服務▼▼▼
1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝
大躍儀表生產過程▼▼▼
01、法蘭、不銹鋼管，進廠檢驗 02、導管加工(下料、焊接)、檢驗 03、導管襯里、檢驗
04、 電極、線圈、加工及裝配、檢驗 05 、外殼組件焊接、檢驗 06 、噴漆、檢驗
07 、轉換器/接線盒組裝、檢驗 08 、實流標定、出廠檢驗 09 、包裝
10、入成品庫 11、發貨
