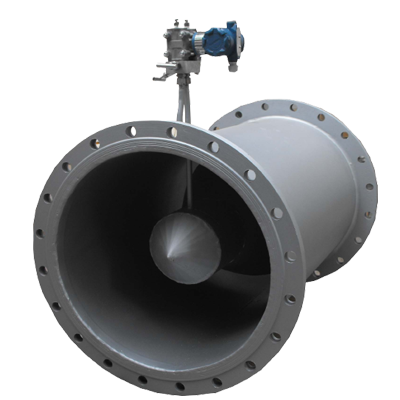

V錐型流量計介紹▼▼▼
V錐流量計，又名；V型錐流量計；V形錐流量計；錐型流量計；錐形流量計；內錐流量計；內錐式流量計，一體化V錐流量計，塔形流量計，V錐流量計。可檢測的流體非常廣泛：
氣體類：煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌?、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃?xì)狻⒄託?、二氧化碳、氮?dú)?、乙炔、光氣、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣等
液體類：甲醇、乙醇、酒精、二甲苯、液氧、雙氧水、氯化鈣、、草酸流量計、次氯酸、明礬、甲酸、耐酸流量計、乙酸流量計、磷酸流量計、氫氟酸流量計、醋酸流量計 、冰醋酸流量計、王水流量計、硫酸流量計、液壓油、燃料油、瀝青、石蠟、絕緣油、原油、牛奶、蒸餾水、啤酒、汽油、渣油、輕油流量計、重油流量計、煤油流量計、油流量計 、循環水流量計、冷卻水流量計、離子水流量計、污水流量計、水流量計等。
蒸汽：過熱蒸汽、飽和蒸汽。
V錐型流量計特點▼▼▼
（1）對被測流體性質、工況及現場環境條件適應性強，不但能高精度地測量潔凈的一般性流體，也可以測量高粘度流體、高含濕氣體、含固體微粒流體和其它臟污流體，并能適應高溫、高壓、低溫、低壓工況條件和強振動等惡劣環境條件。
（2）適測雷諾數范圍寬，雷諾數上限無限制，下限也可以很低，因而既可測高流速大流量，也能測低雷諾數小流量，特別是其可測量的流量下限值，遠低于旋進旋渦、渦街等流量計。
（3）量程比寬： 10:1以上,完全可以滿足一般工業、能源計量要求。
（4）對儀表入口前直管段要求低，僅為3D，遠遠低于孔板、噴嘴及渦街、渦輪等其他速度式流量計.
V錐型流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 公稱通徑 | DN15~DN2000mm |
| 公稱壓力 | 0~40MPa |
| 精度 | 0.5% |
| 重復性 | 0.1% |
| 介質溫度范圍 | 可以實現-40~700℃的介質的流量測量 |
| 量程比 | 通常為10：1壓損小 |
| 測量流體 | 幾乎適用于所用蒸汽、氣體、液體介質的測量前后直管段：3D（前），1D（后），方管V錐流量計無需前后直管段 |
| 結構材質 | 304不銹鋼 |
| 供電電源 | 12~24VDC |
| 輸出信號 | 4~20mA或HART協議顯示及輸出 |
V錐型流量計選型▼▼▼
一：V錐流量計主要用于液體、氣體以及蒸汽的流量測量，在選型時，首先是需要確認測量的介質是什么，比如說：蒸汽。
測量介質同時也是所有的流量計選型的一個必備條件，只有滿足了測量介質，接下來的參數確認才不會出錯。
二：V錐流量計的安裝要求，一般V錐流量計采用的為法蘭式安裝，如果測量的介質溫度較高，需要采用溫度壓力補償。
如果在測量較高溫度的介質時，V錐流量計需要采用溫壓補償來對介質進行測量，以保證測量的穩定性及精準性。

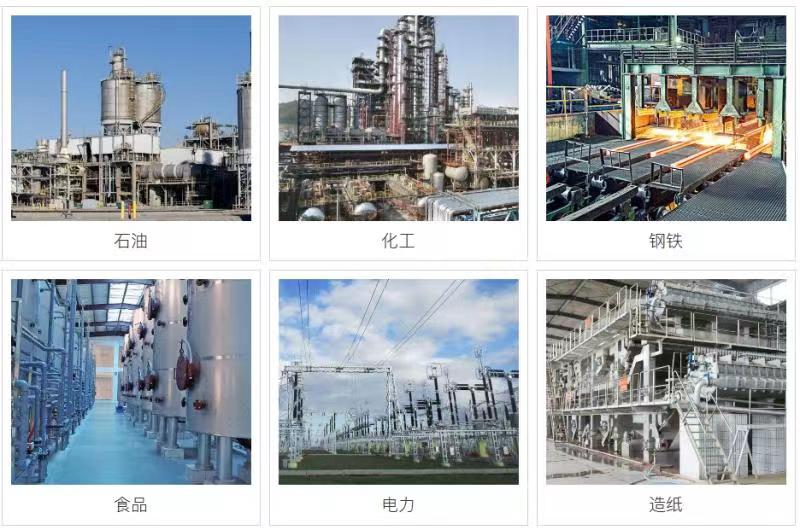

V錐型流量計應用場景▼▼▼
介 質：煤氣、天然氣（包括含濕度5%以下）、各種碳?xì)浠衔铮òê瑵竦腍C氣體）、各種稀有氣體（氫、氦、氬、氧、氮等）、濕的氯化物氣體、空氣（包括含水、含SiO2粒子以及含其他懸浮物的空氣）、煙道氣、飽和蒸汽（含汽、水兩相流）、過熱蒸汽、水等。
V錐型流量計安裝注意事項▼▼▼
A、介質為液體時，水平安裝的管道上,取壓孔方向可安裝在水平或向下傾斜 45°范圍內；垂直管道上，流體方向向上，將高、低壓引壓管向上走平行后接入變送器。
B、介質為干燥氣體時，水平安裝管道上，取壓孔方向垂直向上安裝；垂直管道上，將高、低壓引壓管向上走平行后接入變送器。
C、介質為蒸汽時，水平安裝管道上，取壓孔方向可安裝在水平或向下45°傾斜范圍內；垂直管道上，將高、低壓引壓管向上走平后，經過平衡罐、冷凝器接入變送器。
D、引壓管的長度，越短越好。對于蒸汽應加冷凝器。如未加冷凝器引壓管的長度就應保證蒸汽進入變送器前充分冷卻。
E、流量計與引壓管連接:對于低壓工況不建議焊接；管線壓力大于 2MPa，為確保安全建議焊接。
F、如遇特殊介質或特殊現場條件，請與我公司聯系。
我們能提供的服務 ▼▼▼
A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
